       一、保护物

       仪器仪表是科学技术发展的重要前提和根本保障，是经济发展和国防安全的重要保障；而仪器的精度是保障研究成果的重要支撑点。在仪器厂房附近爆破施工时，应控制振动对仪器设备的影响，防止振动过大对仪器精度造成影响；采用监测手段，对爆破施工进行监管，通过数据分析调整爆破施工参数，是保证仪器设备安全重要措施。

       二、监测依据

       《爆破安全规程》（GB6722-2014）

       《爆破振动监测技术规范》(TCSEB 0008-2019）

       《建筑工程容许振动标准》（GB 50868-2013）

       三、测点布设

       (1)监测项目：质点振动速度、主振频率

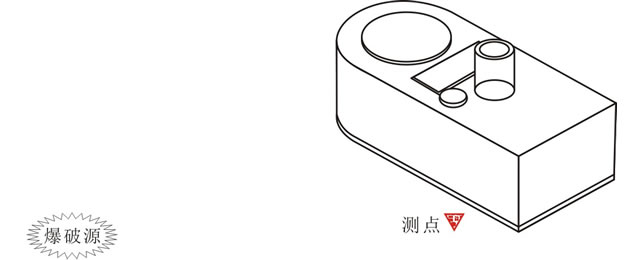

       (2)测点布设：对于仪器设备的振动监测，测点应布置在靠近爆源一侧仪器安装处的地平面上。

       (3)仪器安装：安装前根据测点布置情况对测点及传感器进行统一编号，将测点放置处地平面清理干净；安装时，应确保传感器与地平面紧密接触，用石膏粉将传感器安装在测点处；在精密仪器设备旁安装传感器时，应采用固体胶使传感器与地面紧密相连，传感器X(水平径向)指向爆源方向并水平放置，仪器主机放进防护箱内；仪器安装好后，设置参数进入采集模式，最后将现场清理干净，多余的耗材应带离现场。

       (4)测点数量:仪器设备爆破振动监测测点数量应根据现场爆破施工情况、爆源距离等工况综合考虑，原则上，在每台重要仪器设备旁都应布置监测点。

       四、控制指标

       由爆破施工引起的振动按照《爆破安全规程》选取，对于尚无标准的仪器设备，其爆破振动安全允许值应进行论证。

       爆破振动安全允许标准

       由建筑工程引起的振动振动应按照《建筑工程容许振动标准》（GB 50868-2013）中控制选取。

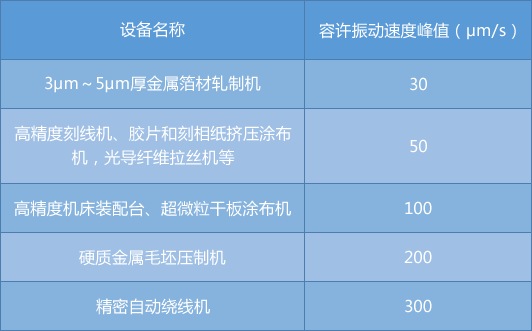

       精密加工设备在时域范围内的容许振动值

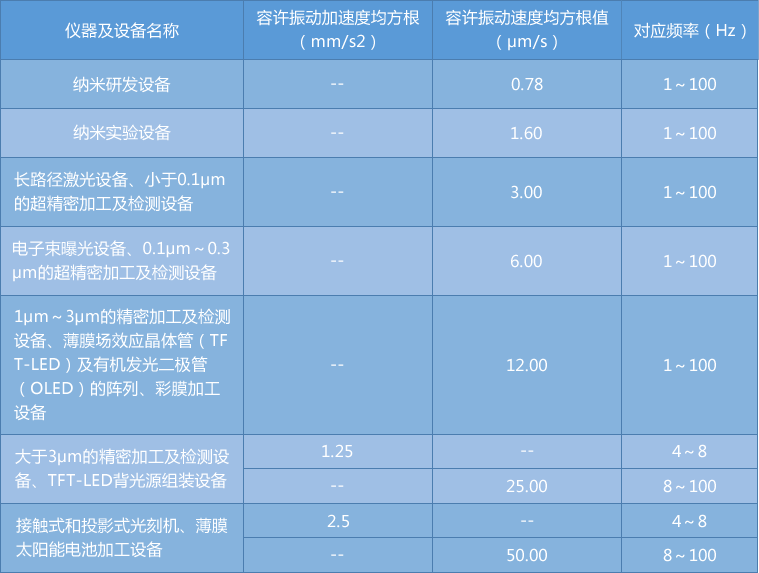

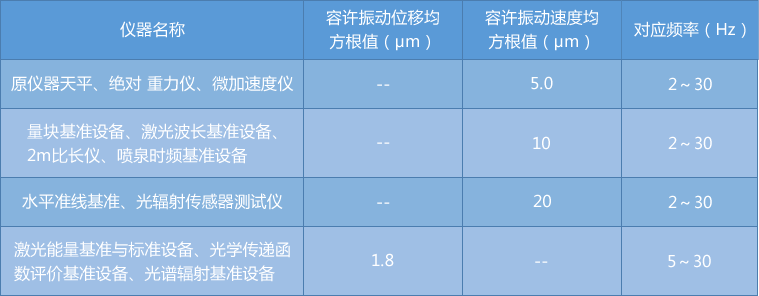

       精密仪器和设备在频域范围内1/3倍频程的容许振动值

       注:当频率重叠时，应同时满足两个频率区间上的容许振动要求。

       三坐标测量机在频率范围内的容许振动值

       注: 1 本表适用于测量范困在 500mm～2000mm 的三坐标测量机;

       2 ∈为测量精度，为兰坐标测量机的最大量程;

       3 表中 30Hz～50Hz之间数值可采用线性插值计算。

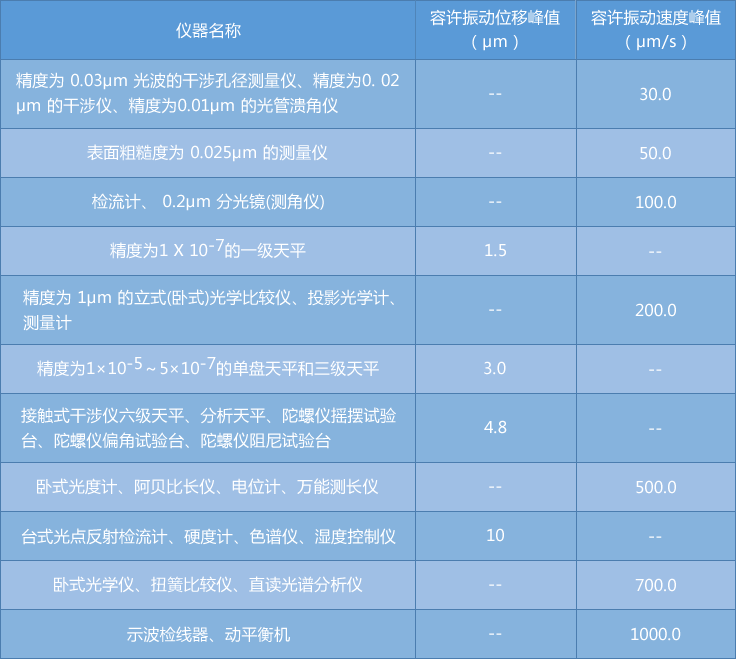

       计量与检测仪器在时域范围内的容许振动值

       计量与仪器检测在频域范围内的容许振动值

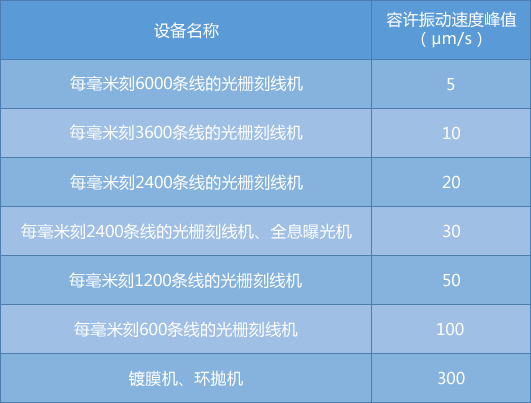

       光栅刻线和光学加工设备在时域范围内的容许振动值

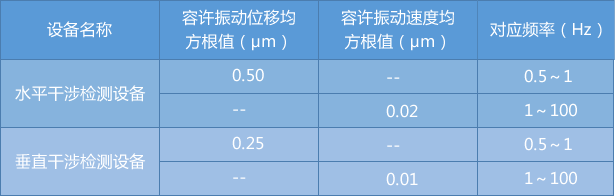

       光学检测设备在频域范围内的容许振动值

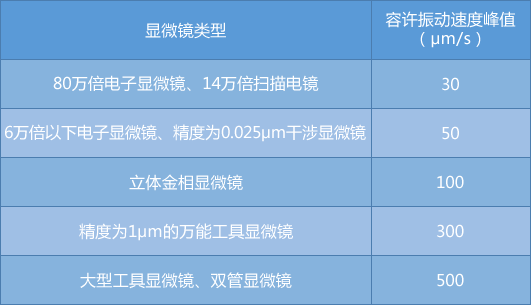

       显微镜在时域范围内的容许振动值

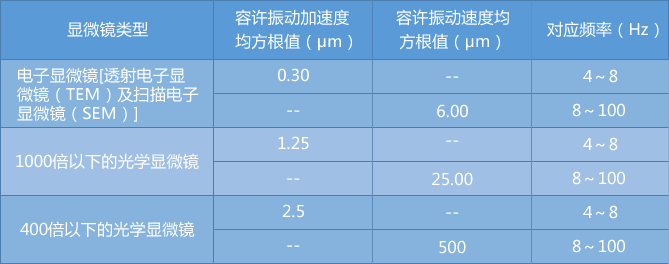

       显微镜在频域范围内1/3倍频程的容许振动值

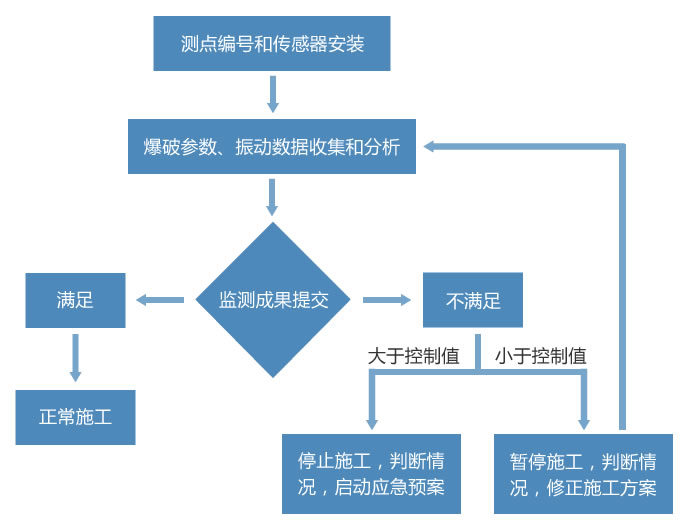

       五、监测流程

       1.仪器工作：当振动信号传来时，仪器会自动记录和存储振动信号，并将采集到的整个动态波形实时上传至数据中心，用户便可通过客户端对已上传的数据进行预览和下载。

       2.现场监测：现场监测工作应做到作不干扰施工和保护物的正常运行，按监测方案有计划、有步骤、有标准地进行；爆破位置、参数与监测数据相互对应；监测日报、周报、月报按时上交委托各方；选择的观测点能够真实反映爆破的危害。当监测数据出现异常时，应立即停止施工，排查安全隐患，调整爆破施工参数。

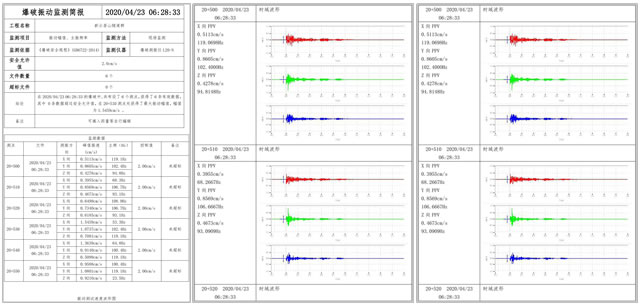

       3.监测报告：报告按可分为测点报告和时间报告，根据项目需要来编制报告，监测单位应对整个项目监测质量负责。报告内容应包括监测时间、地点、参加人员、目的和方法、监测点布置、监测仪器和系统的标定结果、监测指标、施工参数、实测波形图和监测数据等。长期监测项目，应在每次爆破后及时提交监测简报，现场监测工作结束后编制完整的监测报告，监测报告封面应加盖 CMA 编号章。需要对监测结果进行分析和评估的，可另提供振动安全评估报告，评估报告除了监测报告包括的内容外，还应包括监测波形（数据）的处理方法、判定标准和判定结论、分析结果与建议等。当监测数据超过相应的控制标准时，应在规定时间内报告相关部门。

       六、典型案例

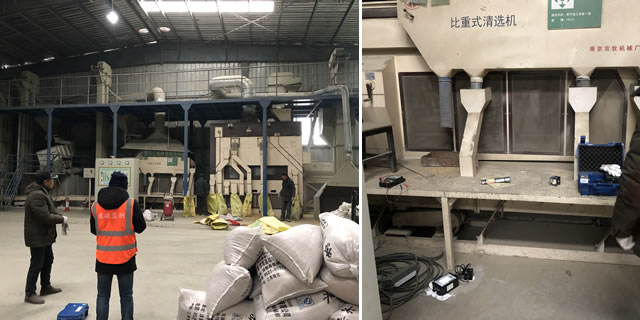

       案例一：江苏欢腾农业机械振动检测（江苏宿迁市）

       新建道路爆破施工，距离农业机械厂区较近，为保护厂内机械设备的安全稳定性，通过爆破振动监测措施，为指导爆破施工，优化爆破参数提供科学依据。

       案例二：宏佳采石场爆破施工对水闸设备的振动监测（河南邓州）

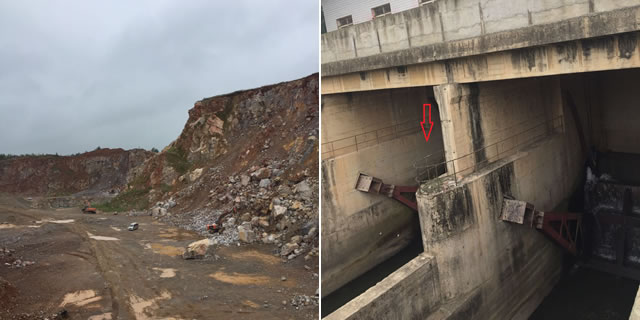

       宏佳采石长爆破施工，距离引水渠砸门约1000米，通过爆破监测，评价爆破施工对水闸设备设施的影响。

       案例三：砂石矿爆破施工对发电机组的振动监测（贵州惠水）

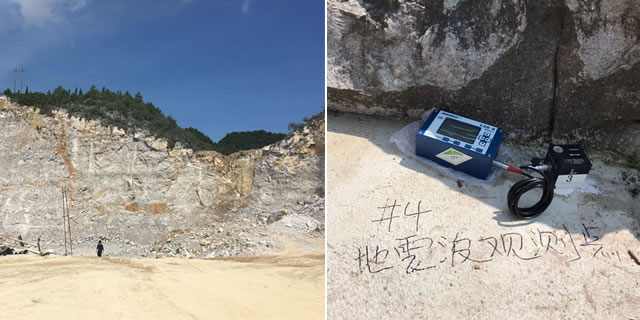

       德力钙业砂石矿爆破施工，对附近发电厂设备进行振动监测，通过爆破振动监测，指导爆破施工，保护厂内仪器设备的安全。
